一是為了電路的工作要求需要接地；

二是為了保障人身和設備安全。

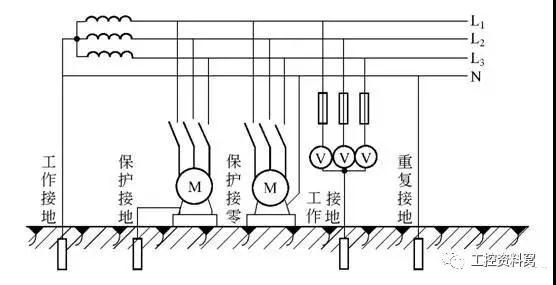

按其作用可分為

保護接零：在TN供電系統中受電設備的外露可導電部分通過保護線PE線與電源中性點連接，而與接地點無直接聯系。

重復接地：在工作接地以外，在專用保護線PE上一處或多處再次與接地裝置相連接稱為重復接地。

工作接地：由于電氣系統的需要，在電源中性點與接地裝置作金屬連接稱為工作接地 。

保護接地：將用電設備與帶電體相絕緣的金屬外殼和接地裝置作金屬連接稱為保護接地。

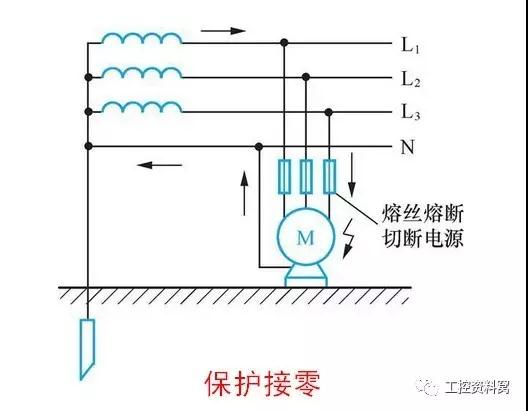

1、保護接零

保護接零工作原理把電氣設備的金屬外殼和電網的零線連接，以保護人身安全的一種用電安全措施。

在電壓低于1000伏的接零電網中，若電工設備因絕緣損壞或意外情況而使金屬外殼帶電時，形成相線對中性線的單相短路，則線路上的保護裝置(自動開關或熔斷器)迅速動作，切斷電源，從而使設備的金屬部分不至于長時間存在危險的電壓，這就保證了人身安全。

多相制交流電力系統中，把星形連接的繞組的中性點直接接地，使其與大地等電位，即為零電位。由接地的中性點引出的導線稱為零線。在同一電源供電的電工設備上，不容許一部分設備采用保護接零，另一部分設備采用保護接地。因?yàn)楫?dāng)保護接地的設備外殼帶電時 ，若其接地電阻r′D較大，故障電流ID不足以使保護裝置動作，則因工作電阻rD的存在，使中性線上一直存在電壓U0=IDrD，此時 ，保護接零設備的外殼上長時間存在危險的電壓U0，危及人身安全。

保護接零的作用

在電網中，如果通過中性點接地的方式進行保護，在這種情況下，由于單相對地電流過大，進而難以確保人體不受觸電的危害。

保護接零注意事項

（1）采用保護接零的條件。 在實際運行過程中，如果電源中性點接地良好，并且零線能夠可靠運行，此時可以采用保護接零的方式進行處理。在工作接地方面，系統必須可靠，并且接地電阻小于 4 歐。

（2）工作零線重復接地。在工作中，對于工作零線回路來說，為了避免出現斷開現象，一方面對中性點接地處理，另一方面對工作零線進行重復接地處理。

（3）零線的截面面積不得小于相線的二分之一。在電網系統中，零線通常情況下不會帶電，或者電流很小，單相負荷除外，與相線相比，所以零線的截面比較小。 但是，從安全性、 可靠性的角度來說，對于零線保護來說，可以將零線阻抗設置得應盡量小，這樣在發生故障時，可以有足夠大的短路電流刺激保護裝置及時、 準確地動作，進而在發生故障時，可以有效地降低零線的對地電壓。

（4）設備的保護零線與工作零線要牢固連接。導線在實際使用過程中，只有連接牢靠，導線之間接觸才能確保良好性。

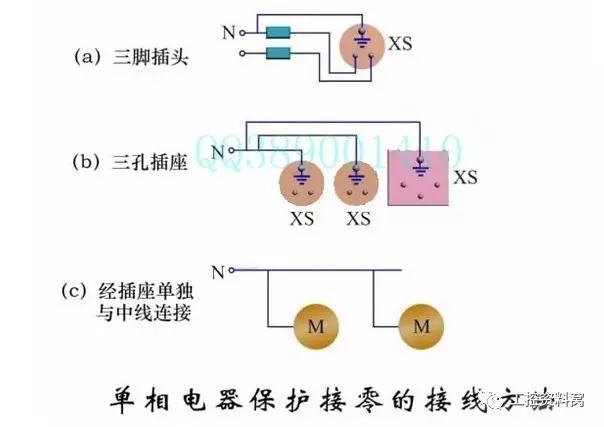

（5）單相負荷線路不得借用工作零線取代保護零線。對于插座上接電源零線的孔來說，在連接三眼插座的過程中，不準將其余保護零線的孔進行串聯處理，也就是不得借用工作零線取代保護零線。在連接三眼插座時，一般遵守下列原則：將插座上接電源中線，也就是按照并聯的方式，用兩根導線將工作零線的孔與保護零線的孔接到公用工作零線上。

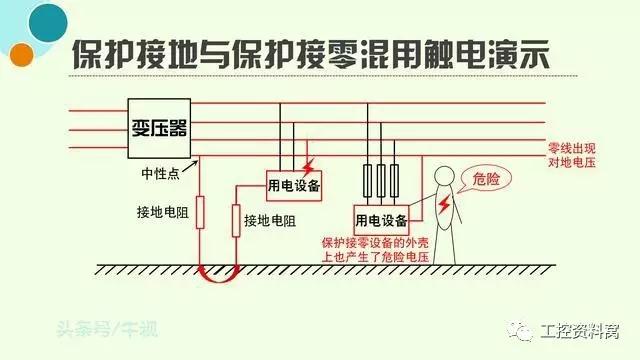

（6）在同一低壓電網中，保護接地與保護接零不能混合使用。否則，如果接地設備發生故障，零線電位就會被升高。對于電壓來說，其接觸電壓與相電壓相當，使得觸電的危險性進一步增加。

（7）采用保護接零對用電設備進行管理，并不能完全做到防觸電。 電器外殼與電源火線連接引發的嚴重故障，通過保護接零的方式可以進行避免，如果電器外殼引發的漏電故障，通過保護接零的方式不能排除，為了消除電器外殼的漏電故障，需要配合其他的保護措施。

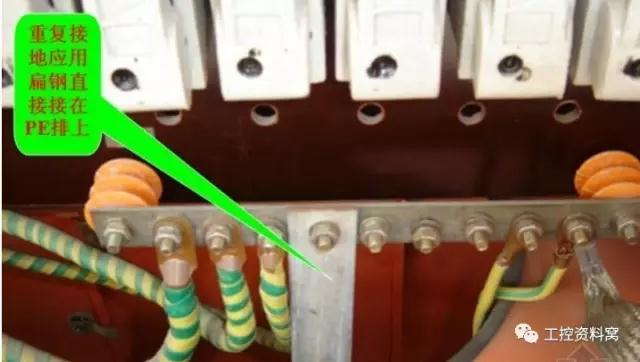

2、重復接地

重復接地就是在中性點直接接地的系統中，在零干線的一處或多處用金屬導線連接接地裝置。

在低壓三相四線制中性點直接接地線路中，施工單位在安裝時，應將配電線路的零干線和分支線的終端接地，零干線上每隔1千米做一次接地。對于接地點超過50米的配電線路，接入用戶處的零線仍應重復接地，重復接地電阻應不大于10歐。

重復接地的作用

（1）零線重復接地能夠縮短故障持續時間， 降低零線上的壓降損耗，減輕相、零線反接的危險性；

（2）在保護零線發生斷路后， 當電器設備的絕緣損壞或相線碰殼時，零線重復接地還能降低故障電器設備的對地電壓，減小發生觸電事故的危險性。

重復接地注意事項

在TN-S（三相五線制）系統中，零線（工作零線）是不允許重復接地的。這是因?yàn)槿绻�中性線重復接地，三相五線制漏電保護檢測就不準確，無法起到準確的保護作用。因此，零線不允許重復接地，實際上是漏電檢測點后不能重復接地。

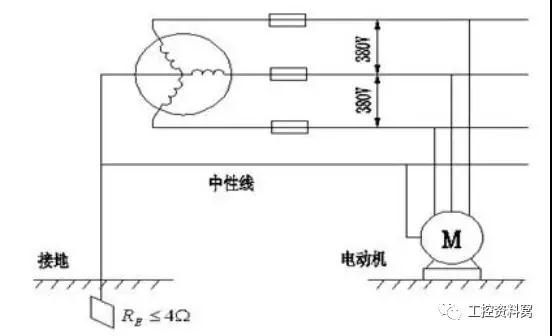

3、工作接地

在采用380/220V的低壓電力系中，一般都從電力變壓器引出四根線，即三根相線和一根中性線，這四根兼做動力和照明用。動力用三根相線，照明用一根相線和中性線。

在這樣的低壓系統中，考慮當正�；蚬收系那闆r下，都能使電氣設備可靠運行，并有利人身和設備的安全，一般把系統的中性點直接接地，即為工作接地。由變壓器三線圈接出的也叫中性線即零線，該點就叫中性點。

工作接地的作用

（1）是減輕一相接地的危險性；

（2）穩定系統的電位，限制電壓不超過某一范圍，減輕高壓竄入低壓的危險。

工作接地和保護接零的區別

工作接地是電在工作中產生的余電，為了不讓余電擊傷人，讓它能夠讓余電排入到大地體中，所稱工作接地;凡是因設備運行需要而進行的接地,叫做工作接地。如果不接，設備就不能運行。例如:變壓器的中性點接地。

保護零線其實也就是地線，就是其中某根電線接觸物體時，讓漏保開關能及時跳閘，不擊傷人，所稱保護零線。

兩種接線方式都為保護人身安全起著重要作用。

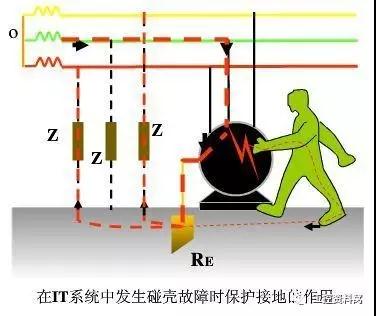

4、保護接地

所謂保護接地就是將正常情況下不帶電，而在絕緣材料損壞后或其他情況下可能帶電的電器金屬部分（即與帶電部分相絕緣的金屬結構部分）用導線與接地體可靠連接起來的一種保護接線方式。

保護接地的作用

是為防止電氣裝置的金屬外殼、配電裝置的構架和線路桿塔等帶電危及人身和設備安全而進行的接地。

保護接地的應用范圍

保護接地的適用于不接地的電網。在這種電網中，無論環境如何，凡由于絕緣破壞或其他原因而可能呈現危險電壓的金屬部分，除另有規定外，都應采取保護接地措施，主要包括：

（1）電機、變壓器、開關設備、照明器具及其它電氣設備的金屬外殼、底座及與其相連的傳動裝置；

（2）戶內外配電裝置的金屬構架或鋼筋混凝土構架，以及靠近帶電部分的金屬遮攔或圍欄；

（3）配電屏、控制臺、保護屏及配電柜（箱）的金屬框架或外殼；

（4）電纜接頭盒的金屬外殼、電纜的金屬外皮和配線的鋼管；

（5）某些架空電力線路的金屬桿塔和鋼筋混凝土桿塔、互感器的二次線圈等，也應予以接地。

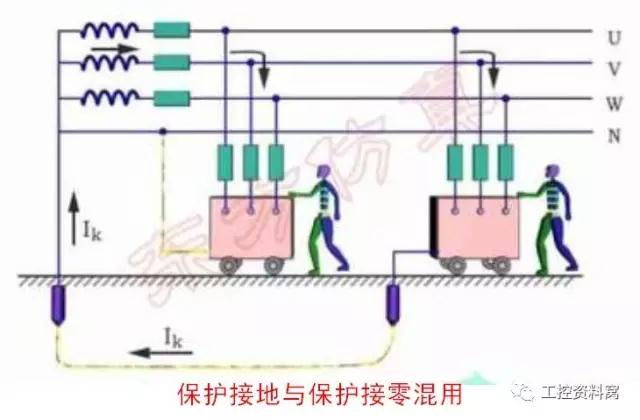

保護接地與保護接零的區別

（1）原理不同。保護接地是限制設備漏電后的對地電壓，使之不超過安全范圍。在高壓系統中，保護接地除限制對地電壓外，在某些情況下，還有促使電網保護裝置動作的作用;保護接零是借助接零線路使設備漏電形成單相短路，促使線路上的保護裝置動作，以及切斷故障設備的電源。此外，在保護接零電網中，保護零線和重復接地還可限制設備漏電時的對地電壓。

（2）適用范圍不同。保護接地即適用于一般不接地的高低壓電網，也適用于采取了其他安全措施(如裝設漏電保護器)的低壓電網;保護接零只適用于中性點直接接地的低壓電網。

（3）線路結構不同。如果采取保護接地措施，電網中可以無工作零線，只設保護接地線;如果采取了保護接零措施，則必須設工作零線，利用工作零線作接零保護。保護接零線不應接開關、熔斷器，當在工作零線上裝設熔斷器等開斷電器時，還必須另裝保護接地線或接零線。
